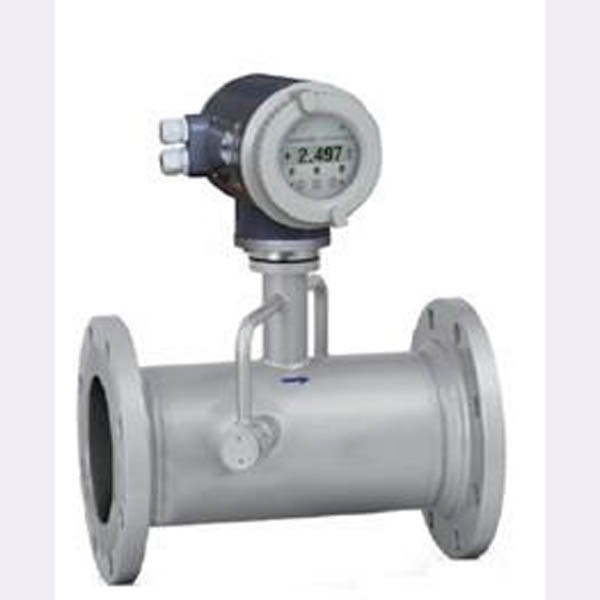

超聲波氣體流量計 概述
超聲波氣體流量計利用超聲波傳播的聲速差原理，即通過測量超聲波氣流順向和逆向傳播的聲速差算出氣體的流速和流量。流量計還可以采集現場壓力和溫度，計算標準狀態下流速和流量。設計生產和檢定標準依據國家標準GB/T18604-2001。
特點
● 精度高，單通道精度可達1級。
● 測量范圍寬，在一級精度下可以保證流速范圍0.3-30m/s,達到1:100。
● 無阻流器件，管道無壓損。
● 不受流體物理性質和化學性質的影響，具有廣泛適應性。
● 無移動部件系統的穩定性好，無磨損，可以長期工作，維護量低。
技術參數
管徑范圍 | DN50～300 |
流速范圍（m/s） | 0.1～30 |
準確度 | ±1% |
工作環境 | 溫度-40～80℃ 壓力0～1.96MPa（特殊情況請說明） |
信號輸出 | 4-20mA@ HART RS-485 Modbus |
工作電源 | AC85～265V 50/60Hz 或 DC12~42V |
測量介質 | 天然氣、氯氣、氫氣、氧氣、空氣、氮?dú)獾?/span> |
安裝和調校
1.超聲波氣體流量計的安裝需要遠離噪聲干擾源，比如蝶閥或者減壓閥等在大流速情況下會產生很強的超聲波噪聲可能會影響儀表的測量精度，安裝位置應距離最少50D。如果空間限制，可使用我們提供的專用消音器。
2.如果氣體中含有油、水分、灰塵等雜質需要在上游側加裝分離器。
應用領域
●天然氣，火炬氣，等氣體流量測量
●壓縮空氣測量。
●氧氣、氮?dú)?、氫氣、氯氣及多組分氣體測量。
●沼氣、水處理中的曝氣和氯氣測量。
